Tugas Kuliah - Jenis Kabel

1. Kabel Jaringan UTP
sama dengan postingan sebelumnya Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus.

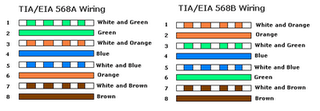

UTP STRAIGHT UTP CROSS
PIN 1 Putih Orange | Putih Hijau
PIN 2 Orange | Hijau
PIN 3 Putih Hijau | Putih orange
Pin 4 Biru | Biru
Pin 5 Putih Biru | Putih Biru
Pin 6 Hijau | Orange
Pin 7 Putih Coklat | Putih Coklat
Pin 8 Coklat | Coklat

a. kabel straight di gunakan untuk dua atau lebih komputer/laptop menggunakan HUB/Switch.

Straight

pemakaian kabel straight

b. kabel Cross digunakan untuk dua komputer/laptop tanpa menggunakan HUB/Switch.

Cross

pemakaian kabel cross

2. Kabel Jaringan koaksial

Kabel Koaksial

Terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel. Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.


3. Kabel Jaringan Serat Optik

Serat optik adalah saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED[1]. Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.
